 「相関係数とは何か?」 を体系的に理解するための6ステップ

数学 統計学 経済学 教え方 x個のy

実は,下の6つは,同じものである。

  • かけ算
  • 内積
  • なす角の余弦
  • 共分散
  • 相関係数
  • 相関関数

これらは6つとも類似度を算出するためのツールだ。

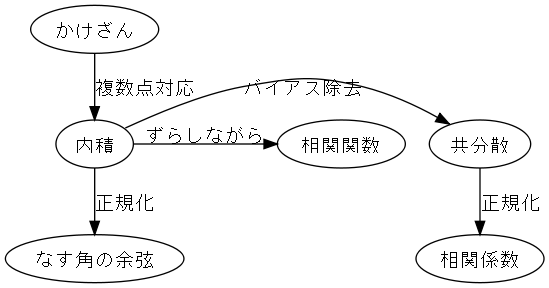

(↑まとめ画像)


これらを1つずつ解説・検証する。

(1)かけ算: 符号を見れば,数と数(スカラーとスカラー)の類似度がわかる。

アルゴリズム:

・2つの数 a と b を掛け合わせて,符号を取る。
これを数式では sgn( ab ) と書く。

・結果が正なら,2つの数は類似しており,互いに同傾向である。

・結果が負なら,2つの数は類似しておらず,互いに反対の性質を持つ。

・結果が0なら,a, b は比較対象のセットとして不適格である。

ここで言う類似度は,数直線上での向きとして定義できる。


aが正の数なら,aは数直線上で右向き。

負の数なら,左向き。

0は向きを持たない。

例:a = 3, b = -2 の図


 −   -3   原点  +3    +
 ――――――――O―――――――→

      b ←―・――→ a

  ab ←―――――・


積 ab の符号が負なので,a と b は類似していない。
(実際,数直線上では逆向き)


当たり前と思うだろう。


だが,この「積を取って正なら同傾向」という概念は,後で姿形を変えて随所で出てくる。

(2)ベクトルの内積: (1)を複数回行なうことにより,信号と信号(ベクトルとベクトル)の類似度がわかる。やはり符号を見る。

前項のかけ算の「実行ペアの数」を複数にしたものが内積。


なお,「数が複数並んでいるもの」のことを一般には信号と呼んだり,ベクトルと呼んだりする。

数値が複数並んでいるという事はその並びは「波形」を作るから,信号と呼べるのだ。「配列」でもよい。


アルゴリズム:

・2つの信号(ベクトル)

	A = ( a_1, a_2, ..., a_n )
	B = ( b_1, b_2, ..., b_n )

 について,その内積は

	A・B = a_1 b_1 +  a_2 b_2 + ... + a_n b_n

 である。
 つまり,成分ごとにかけ算をして足し合わせるだけ。


・内積が正なら,2つの信号は(上がり・下がりのタイミングが)同傾向。

・内積が負なら,2つの信号は逆傾向。

・内積が0なら,2つの信号は種類が異なり,
 傾向に類似点と呼べるものはない。
 (これを直交と言う。)


具体例として三角関数を考えるとわかりやすい。

	A = ( 0, 1, 0, -1 )  … sin( x ) のような信号

	B = ( 0, 2, 0, -2 )  … 2 sin( x )

	C = ( 0, -1, 0, 1 )  … - sin( x )

	D = ( 1, 0, -1, 0 )  … cos( x )


	ベクトルの意味で内積を取ると,それぞれの信号の類似度は


	 A・B = 4 で正だから,傾向が類似している。
	 事実,Aの波形を縦に拡大するとBになる。

	 A・C = -2 で負だから,逆傾向である。
	 事実,Aの波形を縦方向に裏返すとCになる。

	 A・D = 0 だから,直交している。
	 Aの波形を拡大しても,裏返しても,Dにはならない。
	 つまりAとDでは信号の種類が全く異なる。


	となる。

(3)ベクトルがなす角の余弦: (2)の類似度の数値を, -1(完全に異なる) 〜 +1(同じ) の範囲に正規化したもの。

内積の定義より,2つのベクトルA,Bがなす角は

 \cos \theta = \frac{ A \cdot B }{ |A| |B| }

つまり,(成分の二乗和の積)分の(成分の積の和)で求められる。



分子は内積で,分母はただの調整用の正の係数だ。

だから,内積とかわらない。違うのは,値の範囲が-1から+1の範囲に正規化されたこと。


この角度が正なら(上げ下げのタイミングの意味で)同傾向,負なら逆傾向である。

(4)共分散: (2)から,平均のバイアスを取り除いたもの。

離散的な2つの波形A, Bの共分散は

 \text{Cov} ( A, B ) = \frac{1}{n}( (a_1 - \bar{a})(b_1 - \bar{b}) + \cdots + (a_n - \bar{a})(b_n - \bar{b}) )

※上付きのバーは平均値を表す。

これは信号A,Bの内積とほとんど変わらない,という点にお気づきだろうか。


内積:

 A \cdot B = a_1 b_1 + \cdots + a_n b_n

共分散で違うのは,平均からのずれ(=偏差)つまり「正味の変化」を使って計算している,ということだけだ。

正負の意味も,内積や余弦と同じ。


波形の上がり下がりの傾向を分析する際には,平均なんてものは取っ払ってしまった方がわかりやすい。

だから,共分散は内積がツールとして進化した形であると言える。



計算方法の参考:

共変関係の記述−共分散
http://www.oak.dti.ne.jp/~xkana/psych...


共分散-Wikipedia
http://ja.wikipedia.org/wiki/%E5%85%B...

なお,連続信号どうしの共分散の計算方法は下記で述べた。

2変数関数の相関係数の計算方法と,3次元グラフ描画 (gnuplotで視点をぐりぐり動かす)
http://language-and-engineering.hatenablog.jp/entry/20090126/1232974355

(5)相関係数: (4)を -1 〜 +1 の範囲に正規化したもの。

(2)の内積が正規化されて(3)の余弦になったように,共分散が正規化されて相関係数となる。

 \rho_{XY} = \frac{ \text{Cov} (X,Y) }{ \sqrt{ V(X) } \sqrt{V(Y)} }

分子は共分散。分母は,いわばどうでもよい調整用の正の係数。




(6)相関関数: (2)を,あらゆるずらし方について観測したもの。

2つのベクトルをちょっとずらしながら,あらゆるずらし方について内積を取る。

それが相関関数だ。

 \text{Cor}_{A,B}( x ) = \frac{1}{n} ( a_1 b_{1+x} + \cdots + a_n b_{n + x} )

ただし,存在しない信号値については0埋めする。


内積は「そのまま掛け合わせたら類似するかな?」という試験だった。

こちらでは,「どれぐらいずらしたら類似するかな?」という試験と見ればよい。

相関関数の定義
http://www-lab26.kuee.kyoto-u.ac.jp/s...

まとめ




※上記のグラフをwsfGraphvizで描くためのソース

<job>
	<script language="JavaScript" src="DotRecorder.js"></script>
	<script>

		var dr = new DotRecorder( "soukan" );

		dr.node("kakezan", "かけざん");
		dr.node("naiseki", "内積");
		dr.node("yogen", "なす角の余弦");
		dr.node("kyobunsan", "共分散");
		dr.node("soukankeisu", "相関係数");
		dr.node("soukankansu", "相関関数");

		dr.rel("kakezan", "naiseki", "複数点対応");
		dr.rel("naiseki", "yogen", "正規化");
		dr.rel("naiseki","kyobunsan", "バイアス除去");
		dr.rel("kyobunsan","soukankeisu", "正規化");
		dr.rel("naiseki","soukankansu", "ずらしながら");

		dr.same_rank( "soukankansu", "naiseki", "kyobunsan" );

		dr.dot("soukan.dot");

	</script>
</job>

http://language-and-engineering.hatenablog.jp/entry/20090123/1232705354
